Comment j’ai sauvé mon Power Mac G5 watercoolé
Test du menu
Mise à jour : le 19 décembre 2007 09:28
Vous avez apprécié cette page, vous pouvez me laisser un mot sur le blog en cliquant en bas de la page. Vous souhaitez m’encourager et me soutenir, vous pouvez faire un don en cliquant ci dessous sur “ Paypal “.
strokestrokestrokestroke
Mon Power Mac G5 bi-pro 2,5 GHz tourne depuis maintenant plusieurs heures.

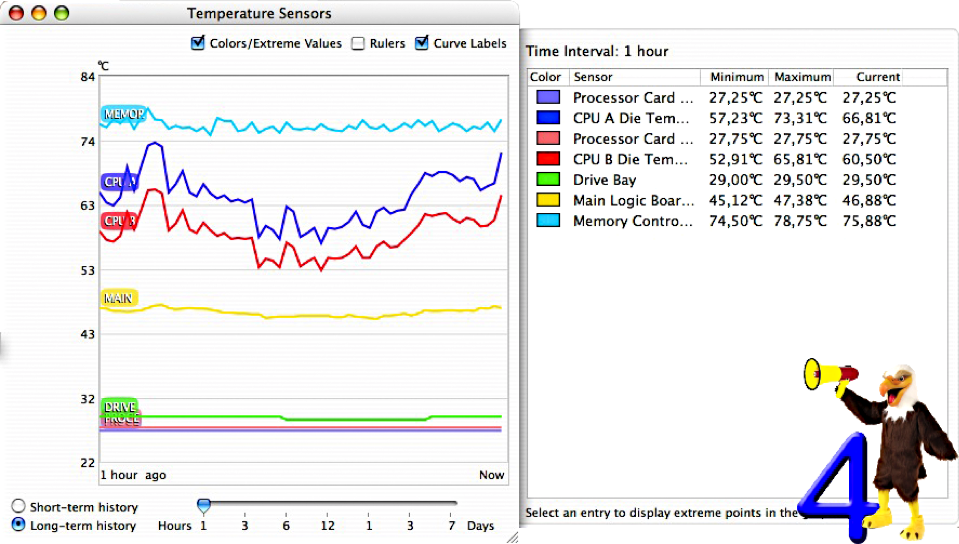

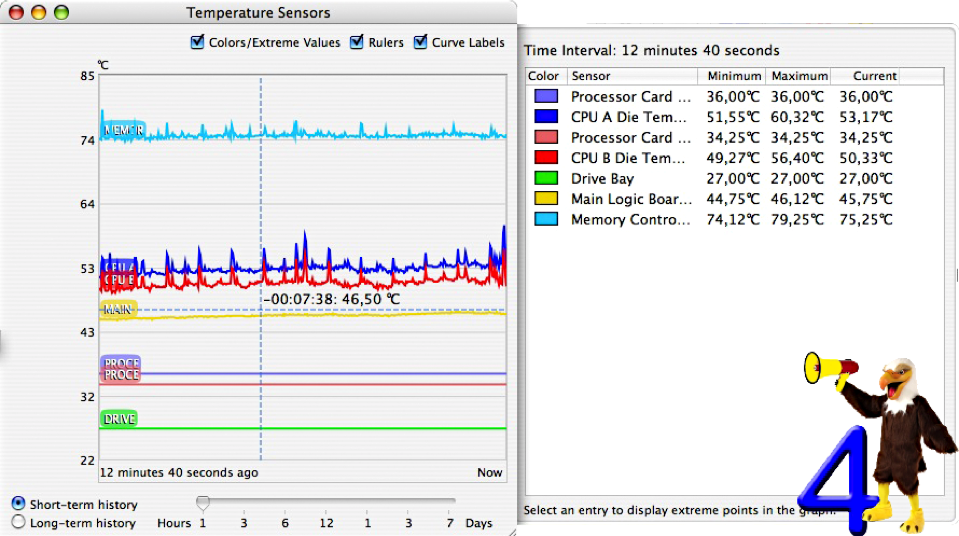

Je suis assez satisfait de ma prestation et d’après les courbes que me trace l’excellent shareware de Marcel Bresink “ Hardware Monitor “ version 4.3, je vois au premier coup d’oeil que les températures des deux processeurs sont plus proches l’une de l’autre qu’avant mon intervention. Avant j’avais presque 10°C d’écart maintenant il y a un peu plus de 2°C. Qui plus est la température des processeurs tourne aux environs des 50°C au lieu de 65°C pour une machine qui vient de démarrer.

Je vous invite à regarder les courbes ci-dessous, pour faire une idée.

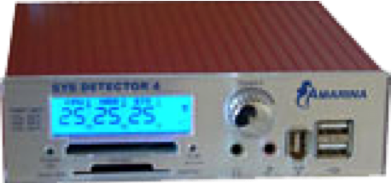

Voici l’appareil utilisé pour mesurer les différentes température. Cliquer sur l’image pour trouver la page du produit. ▲ Son nom est SYS DETECTOR IV de chez Amarina.
La suite reste à écrire. Pour vous tenir informé voici quelques liens : Forum Mac Bidouille : Attention aux fuites des Watercooling de G5 - Réactions à la news du 28-08-2007 Fuite des G5, on continue - Réactions à la news du 24-09-2007 Fuite du Watercooling des G5, un point - Réactions à la news du 30-08-2007 Réparer le Waterblock d'un G5 - Réactions à la news du 20-11-2007 Victime d'une fuite de liquide watercooling de mon G5 bi2.5 Donminik Fusina : FUSINA News (blog): G5 Dual, la bombe à retardement d'APPLE Apple dual G5 - Coolant Leaks World database Sites étrangers : Another Leaking G5 Apple News MQCD / Résultats de recherche pour g5 G5 Coolant Leakage Macsimum News - MacOSG:Liquid-Cooled Power Mac G5s leaking Not Mike: Coolant leak II PowerMac G5 Coolant Leaks http://forum.macbidouille.com/index.php?showtopic=232018http://forum.macbidouille.com/index.php?showtopic=235494&st=0http://forum.macbidouille.com/index.php?showtopic=232310&st=0http://forum.macbidouille.com/index.php?showtopic=244241&st=0&#entry2446402http://forum.macbidouille.com/index.php?showtopic=234588&st=0http://www.fusina.net/news/news-G5_Dual__la_bombe_a_retardement_d_APPLE-474.htmlhttp://www.fusina.net/G5_coolant_leaks/http://forums.macrumors.com/showthread.php?t=311800&page=2http://applenews.mqcd.fr/search.php?search=g5&tag=truehttp://forums.mactalk.com.au/showthread.php?t=31149http://www.macsimumnews.com/index.php/archive/macosgliquid_cooled_power_mac_g5s_leakinghttp://www.notmike.com/archives/2006/05/coolant_leak_ii.htmlhttp://www.xlr8yourmac.com/systems/G5_coolant_leaks.htmlshapeimage_5_link_0shapeimage_5_link_1shapeimage_5_link_2shapeimage_5_link_3shapeimage_5_link_4shapeimage_5_link_5shapeimage_5_link_6shapeimage_5_link_7shapeimage_5_link_8shapeimage_5_link_9shapeimage_5_link_10shapeimage_5_link_11shapeimage_5_link_12

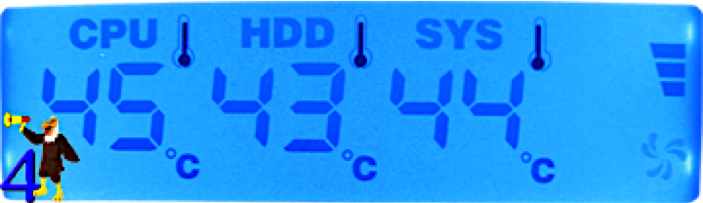

Comme vous pouvez le constater il y a un degré d’écart. La précision n’est pas folichonne, résolution 1°C, mais c’est tout ce que j’ai sous la main pour effectuer les mesures. Il s’agit là de températures les plus hautes que j’ai vues. Les processeurs étant autour de 63°C. ▲ Avant l’intervention. ▲ Une belle grosse bulle à l’intérieur du circuit. Un complément de fluide caloporteur s’impose. ▲ Après l’intervention. ▲
strokestrokestrokestroke

Très content du résultat ce dimanche soir, j’étais si excité que le sommeil n’était pas au rendez-vous.
Je commençais à retoucher les nombreuses photos réalisées jusqu’à 3h30 avant de ressentir un début de fatigue.

Ne voulant prendre aucun risque pour la première nuit, du moins ce qu’il en restait, j’éteignais le G5, avant d’aller me coucher.

Le lundi 12 novembre 2007 à 10h00 j’émerge, et jette un coup d’oeil sur le G5 avant de faire quoique que ce soit.

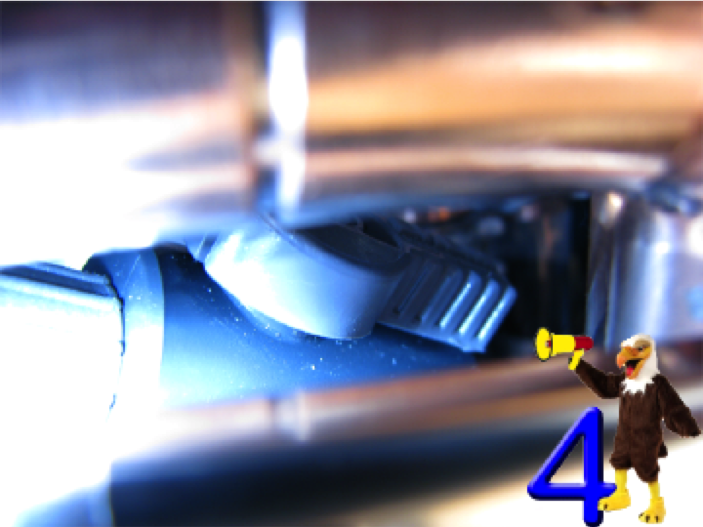

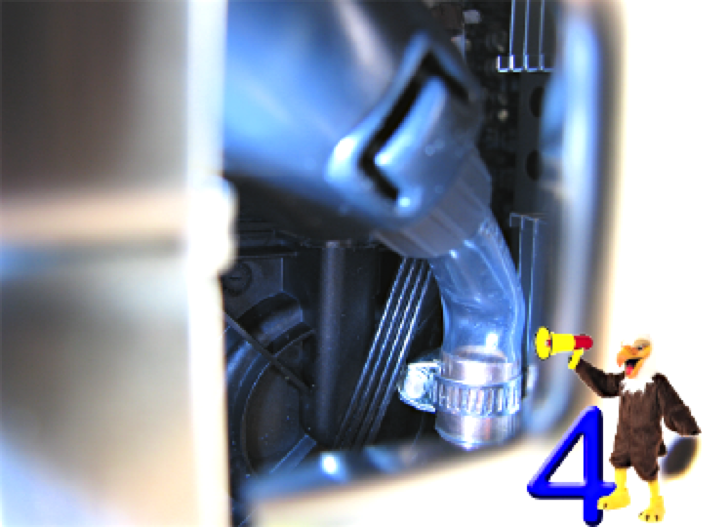

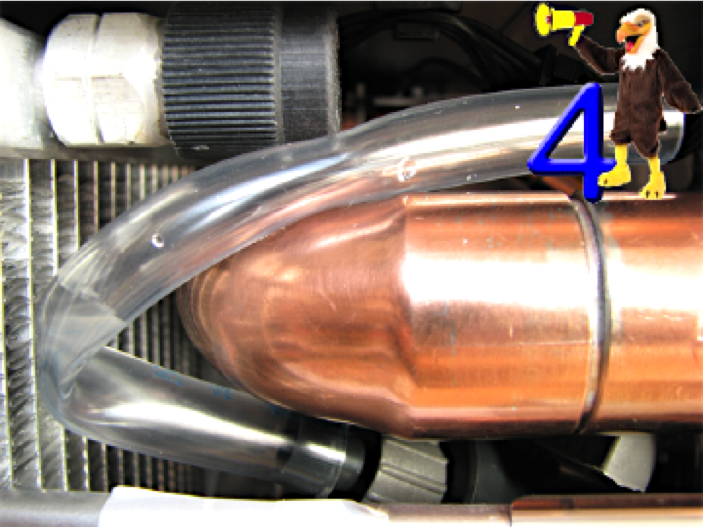

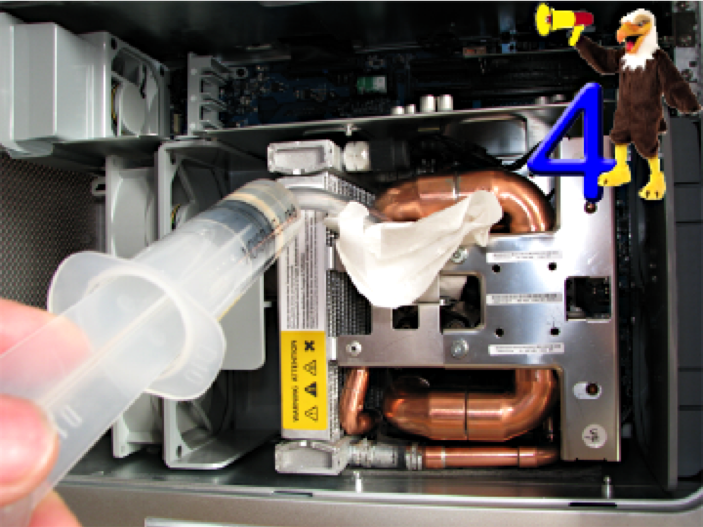

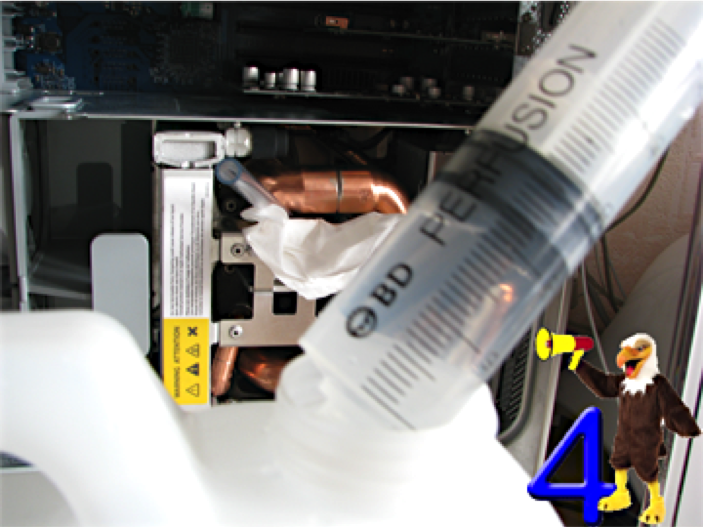

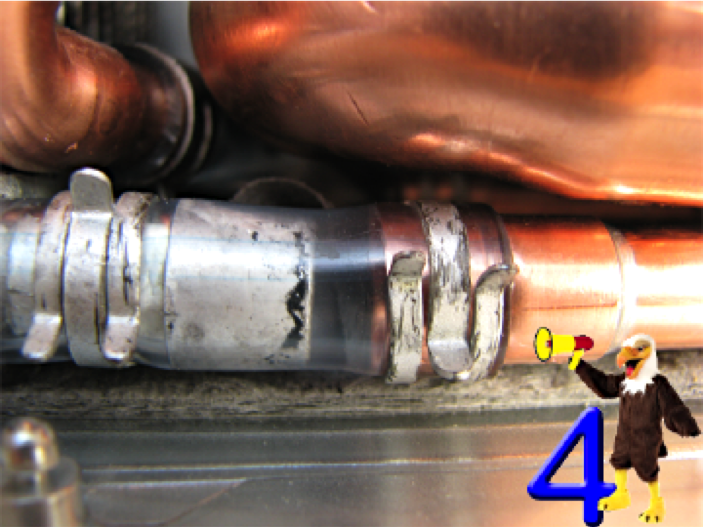

Le tube cristal de la dérivation est entièrement vide également. ▲ L’ouverture de la vanne Eheim est réalisée, mais c’est assez malaisé. La place disponible pour passer les doigts est comptée. ▲ Je raccorde un tube cristal sur le robinet Eheim. Un mouchoir papier dessous, on ne sait jamais. ▼ Je prélève 20 ml de fluide dans mon bidon de solution prête à l’emploi. ▲ Je raccorde la seringue au tube cristal et j’injecte 10 ml. ▲ Une grande première, je pense que je suis l’inventeur du premier Power Mac G5 watercoolé sous perfusion.  La dérivation est à nouveau pleine. Je ferme le robinet. ▲ Comme il reste du liquide de refroidissement dans le tube cristal, je coince celui-ci entre le clapet anti-retour et le tuyau de cuivre. ▲ La bulle a disparu en sortie du radiateur, mais je pense que je vais devoir réitérer l’opération un certain nombre de fois avant que le circuit de refroidissement ne soit complètement rempli. ▲
strokestrokestrokestroke

Un petit bilan des appoints au moment ou j’écris ces lignes ce mercredi 19 décembre 2007 :

01
er
appoint de
10
ml  le
12 novembre 2007

10
ème
appoint de
13
ml  le
29 novembre 2007
02
ème
appoint de
10
ml  le
13 novembre 2007

11
ème
appoint de
16
ml  le
30 novembre 2007
03
ème
appoint de
14
ml  le
15 novembre 2007

12
ème
appoint de
15
ml  le
01 décembre 2007
04
ème
appoint de
15
ml  le
17 novembre 2007

13
ème
appoint de
13
ml  le
04 décembre 2007
05
ème
appoint de
05
ml  le
18 novembre 2007

14
ème
appoint de
17
ml  le
06 décembre 2007
06
ème
appoint de
12
ml  le
19 novembre 2007

15
ème
appoint de
20
ml  le
08 décembre 2007
07
ème
appoint de
10
ml  le
24 novembre 2007

16
ème
appoint de
16
ml  le
10 décembre 2007
08
ème
appoint de
14
ml  le
26 novembre 2007

17
ème
appoint de
18
ml  le
18 décembre 2007
09
ème
appoint de
13
ml  le
28 novembre 2007

18
ème
appoint de
20
ml  le
19 décembre 2007

total des appoints
251
ml  au
19 décembre 2007

Je dois vous dire que chaque veille au soir d’un appoint le G5 avait tendance à monter un peu plus haut en température et la ventilation était plus présente.

Ce samedi 17 novembre j’ai installé trois sondes de température sur les tuyaux cuivre du circuit de refroidissement. Je voulais connaître la température du fluide à différents points du circuit.

Une sonde a été placée en sortie du radiateur “ eau froide ”
Une autre sonde a été placée sur l’entrée du radiateur “ eau chaude ”
Une autre sonde a été placée sur le tube de 28 mm de diamètre donc entre les 2 waterblocks.

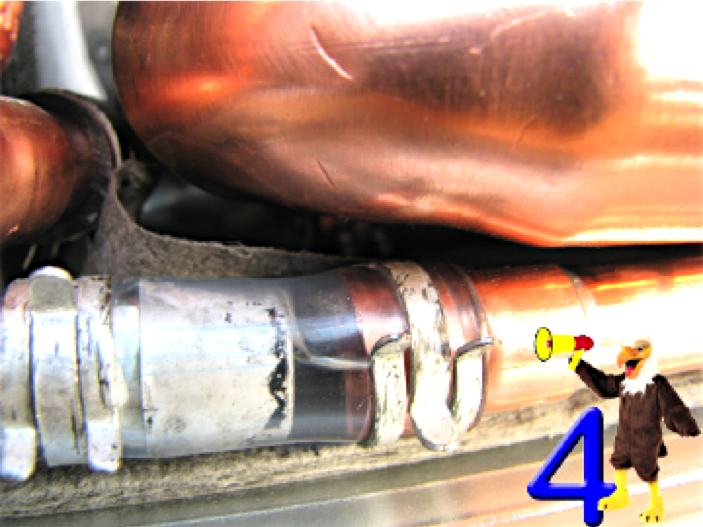

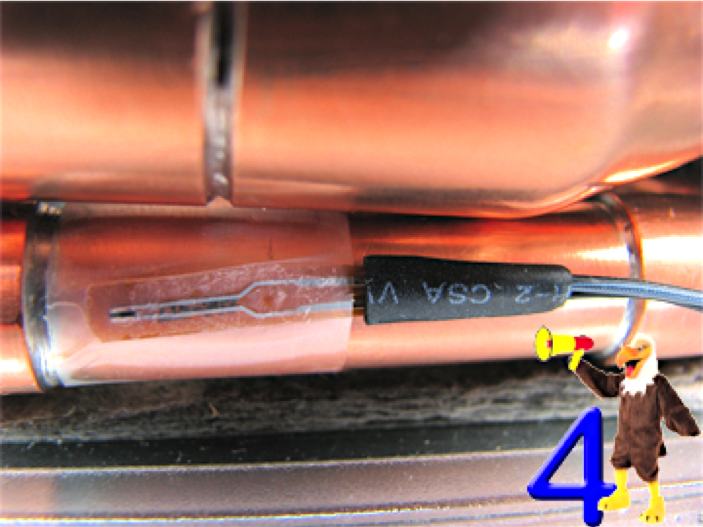

Sortie “ eau chaude “ sortie “ eau froide “ entre les deux waterblocks. ▼ Vue d’une des sondes de température du Sys detector IV. ▲
